ペラ軸用シールシリーズ

キングシール

ペラ軸用シールシリーズ 驚異!! 世界初、周速13m/秒をシールするウルトラC~ル 高速船ほど威力発揮

キングシールの特長

  1. 世界初、高速、高回転をクリアーした完全シール。
  2. ダイヤフラムとメカニカルシールの合体。軸摩耗0。
    軸の芯ズレ、振動、軸の前後移動をフレキシブルに吸収出来る。
  3. ラバーベローズと押スプリングの相乗効果で丈夫で長持ち。
  4. カーボンチューブのスプライン化で、高回転、高トルクOK。
    前後進時の変動面圧をフレキシブルに保持することが可能となった。
  5. 推進軸とローターシートのみが回転、安全で高速化が可能となった。

※JG検査が必要な時は別途お見積り致します。
※御注文時、下記事項をお知らせ下さい。
 a)型式、軸材質、軸径(ステンシャフトの場合、ピーリング、引抜き等)
 b)K型の場合、スタンチューブのインロー、ボルト径、ボルトピッチ
 c)KP型の場合、FRPスタンチューブパイプ外径
※ローターシートがSUS製とPBC製があります。
 プロペラ軸がステンレスであればSUS、黄銅であればPBCをお選び下さい。

キングシールの仕様

KP型 パイプ式仕様

キングシール KP型

KP型寸法表
型式 A B C D E G
KP-25A 35 104 35 174 50 3/8
KP-28A
KP-30A 99 40 60.5
KP-32A
KP-34A
KP-35A
KP-36A
KP-38A 63.5
77
KP-40A
KP-42A 106 181 77
KP-45A
KP-48A 108 183 77
90
1/2
KP-50A
KP-55A 39 50 197 90
KP-60A
KP-65A 112 55 206 102
KP-70A
KP-75A 114
KP-80A

K型 在来船仕様

キングシール K型

K型寸法表
型式 A B C D E F G
K-25 30 104 134 50 65 M10 3/8
K-28
K-30 70
K-32
K-34 54
K-35
K-36
K-38 32 136 60 80
K-40
K-42 120 152 65 86 M12
K-45
K-48 72 100
K-50
K-55 78 110 1/2
K-60 80
K-65 130 162 91 125 M16
K-70 95
K-75 100 130
K-80 110 135
K-85 115 150

装着例

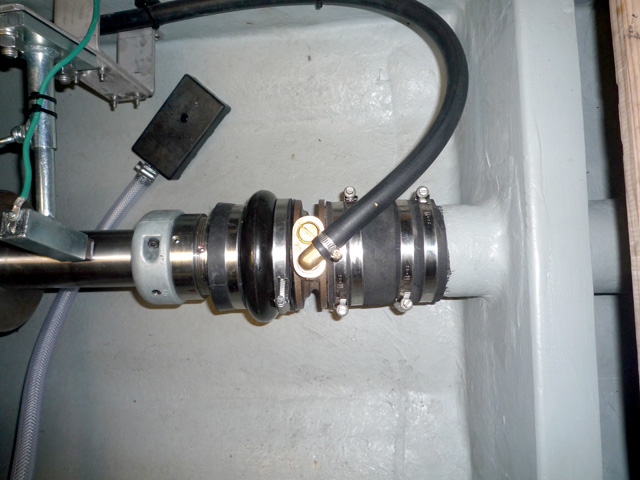

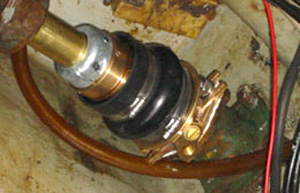

装着例KP型 装着例K型
